2019.1.22新郑机场中心变电站—71中宾线A线路故障案例

详细介绍

新郑机场中心变电站于2016年11月，在变电站内安装山东博鸿电气股份有限公司研制生产的BHDJ-2000电缆在线监测系统一套，系统负责监测包括71#中宾线A在内的部分10kV电缆线路。

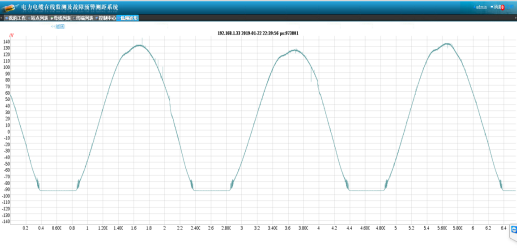

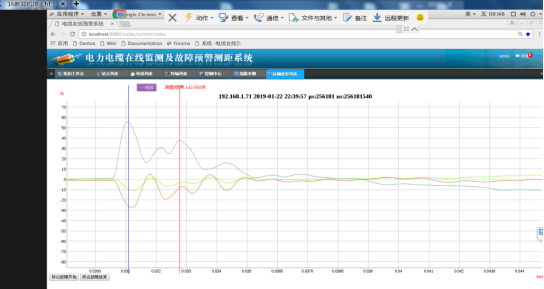

2019年1月22日，电缆在线监测系统对新郑机场中心变电站71#中宾线A线预警，并发送短信至新郑机场中心变电站相关人员、博鸿电气人员手机上。系统告警具体情况为：2019年1月22日22时39分58秒， 10kV二段零序发生暂态故障；2019年1月22日22时40分08秒，71#中宾线A线发生暂态故障。进一步，博鸿技术人员通过远程登录系统，查看监测故障波形可以看出故障距离为143m处。

博鸿电气技术人员收到故障短信后及时与新郑机场中心变电站电气负责人沟通，现场负责人根据博鸿电气技术人员的提示去现场查找故障原因，落实现场故障具体情况为：2019年1月22日，71#中宾线A线故障位置的电缆沟附近正在施工，由于施工不当造成电缆断裂，发生接地故障。后经确认故障点位置与系统测距点一致。

由此看出，系统对于突发事故造成的电缆故障，预警及时、准确。并且通过短信方式及时通知相关人员，避免事故进一步恶化，防止由此造成的经济损失。

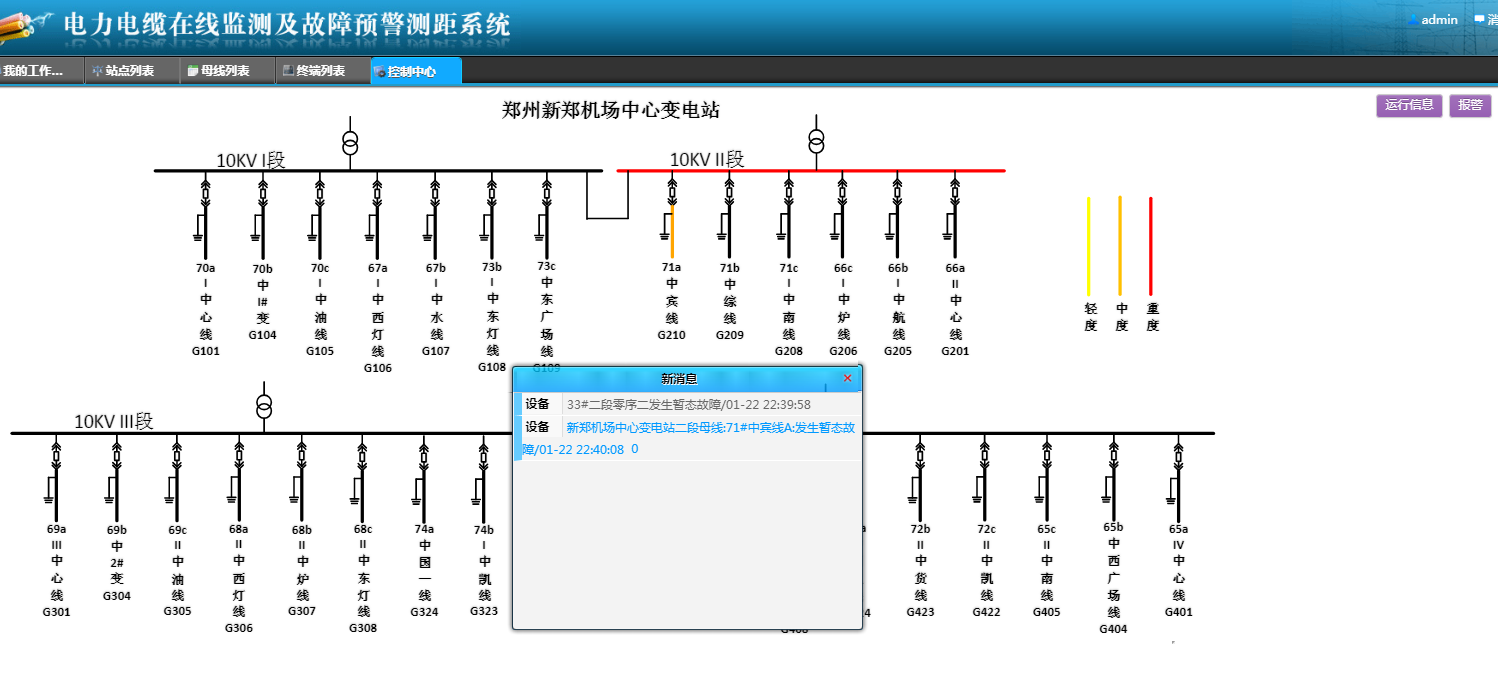

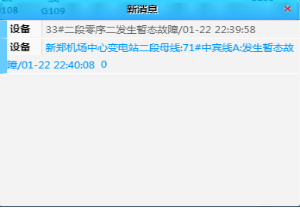

新郑机场中心变电站报警界面如图所示，10kV二段零序发生暂态故障报警。
