新兴铸管午汲站（主站）于2016年4月，在变电站内安装山东博鸿电气股份有限公司研制生产的BHDJ-2000电缆在线监测系统一套，系统负责监测包括631循环水泵Ⅰ线在内的部分6kV电缆线路。

2018年11月17日，电缆在线监测系统对631循环水泵Ⅰ线预警，并发送短信至新兴铸管午汲站（主站）相关人员、博鸿电气人员手机上。系统告警具体情况为：2018年11月17日21时45分05秒， 6kV一段零序发生暂态故障；2018年11月17日21时45分25秒，631循环水泵Ⅰ线发生暂态故障。进一步，博鸿技术人员通过远程登录系统，查看监测故障波形可以看出故障距离为400m处。

博鸿电气技术人员收到故障短信后及时与新兴铸管午汲站（主站）电气负责人沟通，落实现场故障具体情况为：2018年11月17日，631循环水泵Ⅰ线故障位置的电缆沟附近正在施工，由于施工不当造成电缆受损，发生接地故障，恰巧站内人员经过故障点位置，及时止损。后经确认故障点位置与系统测距点一致。

通过本次新兴铸管午汲站（主站）6KV电缆线路的在线监测实例可以看到，系统对于突发事故造成的电缆故障，能及时报警并准确选线，避免相间短路等引起电缆事故扩大。

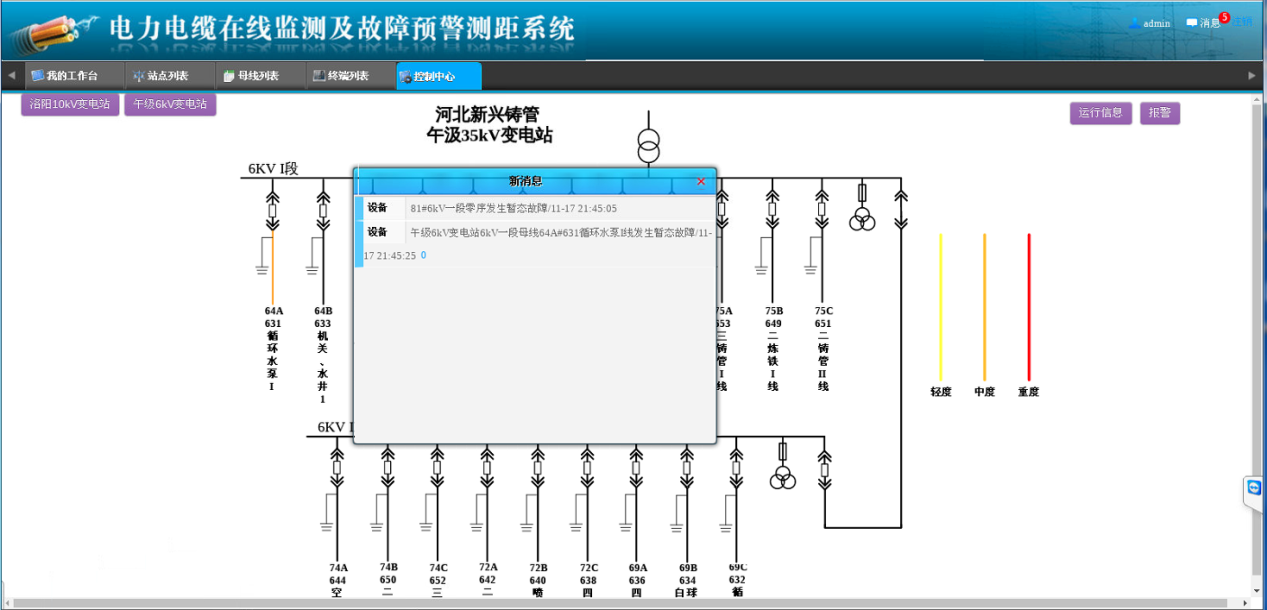

 总体界面图

暂态零序电压行波示意图

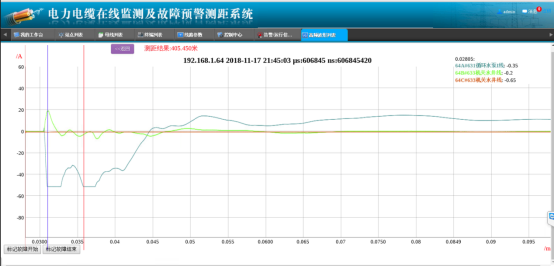

631循环水泵Ⅰ线电流行波示意图
