2018.10.5辽宁忠旺电缆故障报警案例


  • 2018.10.5辽宁忠旺电缆故障报警案例

  • 详细介绍

         辽宁忠旺于2017年2月,在变电站内安装山东博鸿电气股份有限公司研制生产的BHDJ-2000电缆在线监测系统一套,系统负责监测包括氧化二线在内的部分10kV电缆线路。

         2018年10月5日,电缆在线监测系统对氧化二线预警,并发送短信至辽宁忠旺相关人员、博鸿电气人员手机上。系统告警具体情况为:2018年10月5日13时05分14秒, 10kV二段零序发生暂态故障;2018年10月05日13时05分24秒,氧化二线发生暂态故障。进一步,博鸿技术人员通过远程登录系统,查看监测故障波形可以看出故障距离为78m处。

         博鸿电气技术人员收到故障短信后及时与辽宁忠旺电气负责人沟通,落实现场故障具体情况为:2018年10月05日,氧化二线故障位置的电缆沟附近正在施工,由于施工不当造成电缆受损,发生接地故障,故障点位置与系统测距点一致。

         通过本次辽宁忠旺10KV电缆线路的在线监测实例可以看到,系统对于突发事故造成的电缆故障,能及时报警并准确选线,避免相间短路等引起电缆事故扩大。

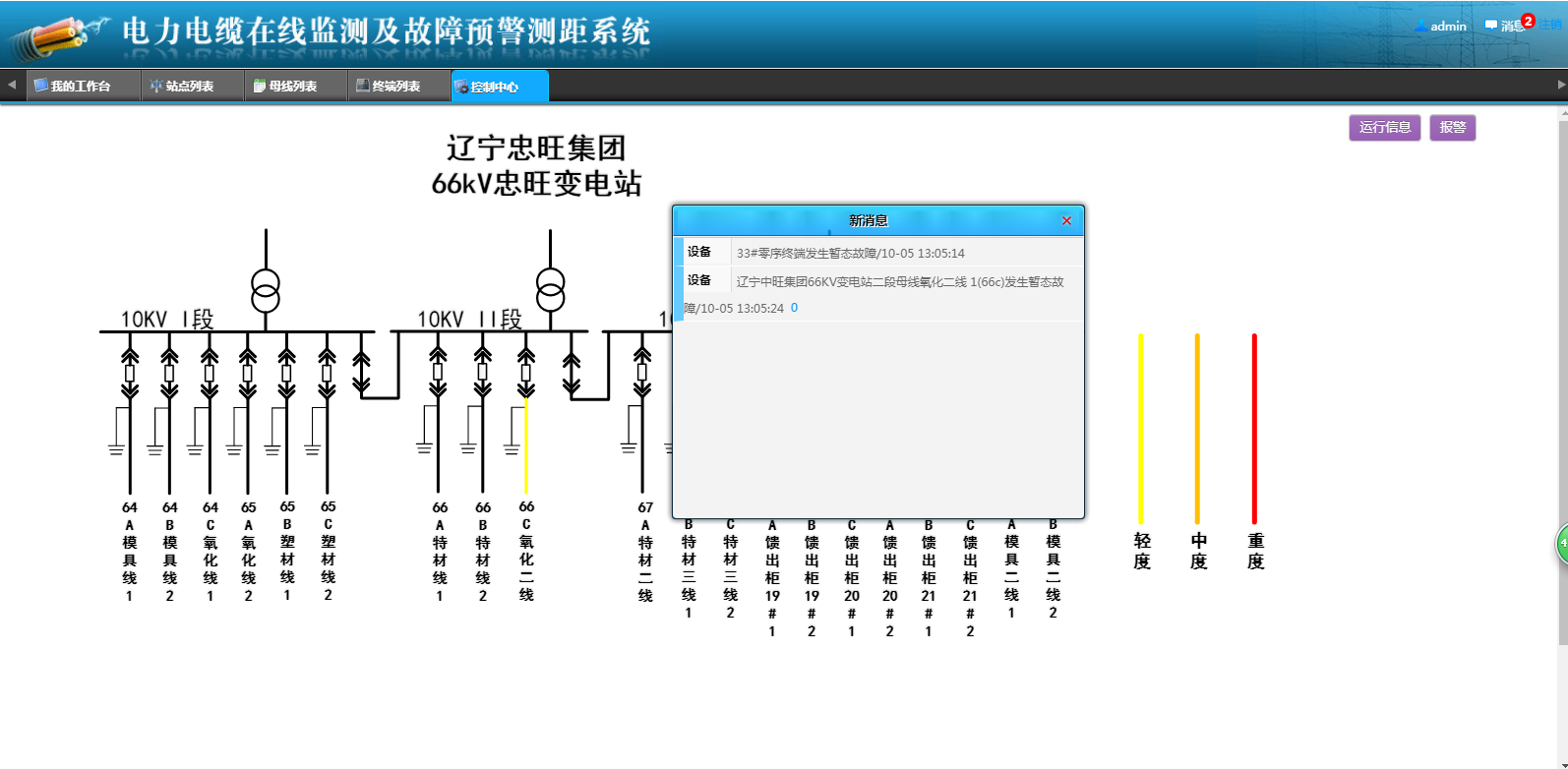

总体界面图



暂态零序电压行波示意图

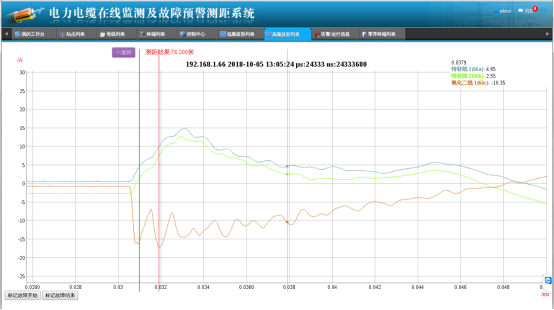

氧化二线电流行波示意图
