电缆故障在线监测系统介绍及应用

发布日期:2019-02-21 作者: 点击:

随着社会的进步和国民经济的快速发展,各行各业对电力的需求呈逐年上升之势,与此相适应,电力电缆的使用量也正在逐年增加。但由于电缆运行环境复杂,运行方式独特,造成故障点查找困难、检测与修复时间更长等问题。因此电力部门希望在故障发生之前能够给出报警信息,提前采取处理措施消除故障隐患,尽量避免永久故障发生,防止由此造成的突然停电等事故。

           电力电缆在线监测系统利用瞬时性故障的行波测距方法,根据电缆瞬时性接地后的绝缘状态更接近于永久故障的现象,对电缆的绝缘状态进行监测,对永久故障进行预警,并且同时指示故障距离。

           电力电缆在线监测是在运行电压下对电缆的绝缘状态进行检测,能真实反应电缆的绝缘水平。在自动连续检测状态下,依据大量的数据以及判据的数模分析,可以判定绝缘状态变化趋势,从变化趋势中寻找危险征兆,从检测结果来综合判断电缆运行状况。并且利用通讯技术实时提报检修和相关人员,从而达到事故之前的计划检修,避免事故扩大和不必要的经济损失。并且系统抗干扰能力更强、预测更准确,研发的装置已在多处现场投入应用并取得良好效果。

               另外,这也为线路和设备由传统的定期检修转变到状态检修提供了可能,不仅可以减少计划停电时间,还可以降低高压预防性试验对电缆和设备的损坏。


                  BHDJ-2000电力电缆在线监测及故障预警测距系统,对电缆运行状态进行实时在线监测,可实现电缆故障提前预警、故障选线、故障测距等功能,为电缆状态检修提供可靠依据,防止电缆故障发生。

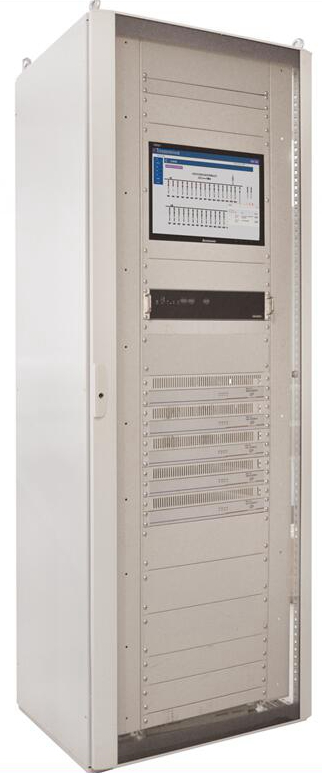

BHDJ-2000系统主站(内有系统工控机、显示器)

系统后台是监控系统的核心,具备数据存储、处理、分析等功能,实时接收各监测终端的数据,实现电缆线路的在线监测。

系统后台基于B/S方式的系统管理软件,采用局域网方式与监测终端通讯。系统部署有云端访问功能,通过任意一台联网主机,即可访问电缆在线监测系统运行情况,设备运行情况以及告警情况等。

本系统架构于Spring MVC基础之上,使得整个系统的可靠性、可扩展性得到保证。本系统采用Java语言开发,实现了系统的跨平台性。



系统主站


系统功能:

Ø 故障预警:专利技术,实现交联聚乙烯电力电缆故障分等级预警。

Ø 故障测距:利用A型行波测距原理,实现故障点测距,故障测距精度可达8.5米

Ø 故障选线:采用行波选线原理,对于电缆主绝缘故障进行电缆回路选线。

Ø 环流监测:针对单芯电缆,系统可以实时监测线路外护套绝缘情况,并绘制环流曲线,对于外护套绝缘异常电缆线路进行故障报警。

Ø 当地功能:系统后台安装于站内,配置一次系统图,实现故障预警、选线、测距的系统图故障线路闪烁、弹窗报警、声音报警。

Ø 云服务:系统软件平台部署在云服务器端,管理人员通过互联网访问,可实时查看线路运行情况。

Ø 电子值班:实现无人值守,报警信息及工作状态信息可通过手机短信、APP推送方式至相关运维人员。


l 系统结构

软件部分:系统云服务端、站内系统后台端;

硬件部分:系统屏柜(含工控机、显示器)、电流行波采集单元及高频传感器、电压行波采集单元、智能综合管理单元、环流采集单元及环流传感器。


(系统介绍图)



系统技术指标:

故障预警准确率:≥95%

故障选线准确率:≥99%

系统定位精度: 8.5m

测试盲区:≤ 10m

单端故障测距范围:≤17Km(可定制)

云端服务器:免费3年云服务

系统扩容:可最大支持扩容253台采集单元

系统供电方式:AC/DC 220V±20%

系统工作环境温度:-25℃ ~ +70℃

系统在线安全运行:> 80000h

报警方式:告警弹窗/手机短信/APP推送







BHDJ-2000系统软件





首页:配置隶属用户的一次系统图,在系统界面实现故障预警、选线、测距的故障线路闪烁、弹窗报警、声音报警等功能。


基础信息:用于设置各监测单元的配置参数、监测线路参数、告警邮箱参数等。


数据:存储母线电压行波数据以及电缆电流行波数据,根据系统配置算法和识别模式进行波形识别。


告警:历史告警信息列表。


自检:每日特定时间自动检测各采集单元运行状态是否正常。


系统管理:管理员配置。
