城市环网供电电缆故障预警及选线定位系统的应用

发布日期:2019-08-01 作者: 点击:

随着电网建设的不断发展,环网电缆供电线路被越来越多的应用到城市配电网建设当中。目前电缆出现接地故障后,整个系统接地,故障区段很难查清,区分出电缆区段后,还要查找电缆故障点,由于传统的离线故障定位方法工作量大、安全性低,停电测试也会造成一定的经济损失。城市环网供电电缆线路接地故障预警定位技术可以快速有效的确定故障隐患准确定位故障点,并且具备环网支路选线功能。因此,研究城市环网电缆故障在线定位方法对提高供电质量具有重要意义。

利用故障产生的电流行波信号测量故障距离是一种较为成熟的技术,已在输电线路和部分结构简单的配电线路中获得成功应用。但城市电缆网络多为环网柜结构,分支线数量多,故障初始行波衰减严重、折反射规律复杂,现有常用的双端(需要在变电站母线和主干线路末端处分别安装行波测距装置)与单端(仅在母线处安装行波测距装置)行波测距技术并不能直接应用。针对电缆网络特定的结构,在环网柜主干电缆与馈出支路电缆分别安装电流行波采集装置,实现故障的分布式行波测距、选线是一个有效的解决途径。

城市环网供电电缆故障预警及选线定位系统利用高速暂态行波在线监测和电网拓扑分析的系统方法,实现环网电缆的在线监测,对城市环网电缆故障进行预警选线定位。具体方法是在环网柜主干电缆与馈出电缆分别安装电流行波采集装置,将电缆在发生故障前的微弱的暂态信号采集到每一个系统装置,通过系统装置分析处理,将信号上传到系统后台,系统后台通过波形分析自动预警并通过双端测距技术自动计算故障点距离,通过系统后台指示故障点位置,并且对馈出支路电缆实现选线功能。

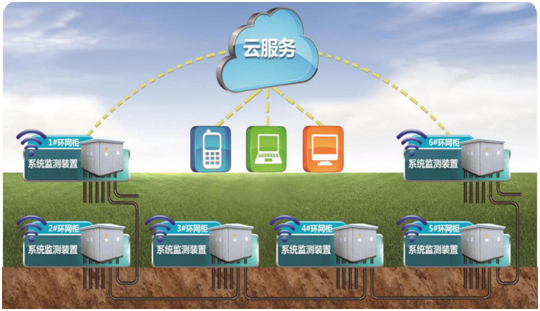

环网电缆监测系统安装示意图
