BHDJ-20电缆故障行波测距系统

  • 所属分类:电缆故障行波测距系统

  • 点击次数:
  • 发布日期:2019/07/01
  • 在线询价
  • 详细介绍


BHDJ-20电缆故障行波测距系统简介

一、概述


BHDJ-20电缆故障行波测距系统,突破传统的行波测距仪只能用于单端测距,波形难识别,解决方案单一的禁区,采用单端、双端、暂态录波等多种功能,既可以用于电力电缆故障点的精确测距,并且可以在线监测电缆的暂态放电过程,判断电缆绝缘损毁程度,具有双端自动测距、单端三相波形比对、波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。系统同时具有WIFI、蓝牙、USB、串口、网口等多种通讯接口,并且通过云端参数配置、历史数据存储,实现远程服务和各种人机交互功能。


BHDJ-20电缆故障行波测距系统,在线暂态录波功能、低压脉冲功能可以独立使用;单端脉冲电流测距功能可以和高压直流信号发生器、串联谐振装置、0.1Hz高压试验设备等配合使用;也可以由两台设备组成双端测距系统,配合高压直流信号发生器、串联谐振装置、0.1Hz高压试验设备完成电缆故障的双端自动测距,解决超高压、长电缆、长延时等目前电缆故障测距中存在的测距困难的问题。


二、功能特点

1、多种功能


a、 在线暂态录波功能:


·将柔性高频传感器固定到电缆芯线上,启动设备,完成设置启用自检,传感器自检;

·设备进入录波状态,采用100MHz的采样频率,实时监测电缆的暂态行波过程,数据分析包括RMS值分析、波形识别等;

·数据存储、备份、导出分析报告等;


b、 双端自动测距功能:


·将两台装置的柔性高频传感器固定到电缆双端芯线上,启动设备,完成设置启用自检、传感器自检、GPS状态显示,通讯信号显示,触发状态、触发数量显示;

·设置电缆全长,设备进入自动测距状态,配合高压直流信号发生器、串联谐振装置、0.1Hz高压试验设备等对故障电缆故障点击穿产生的行波信号实时采样,通过通讯手段(WIFI、网线、蓝牙等)将两台设备采集到的行波波头信号的时间(t)进行计算,精确计算故障点距离电缆双端距离;

·数据存储、备份、导出测距结果等;

·数据无线上传云端,无线下载,故障结果及地理信息(选配)显示告警等;

c、单端低压脉冲测距功能:

·适用于低阻、短路、断线故障的精确测距;

·还可用于电缆全长及中间接头、T型接头、终端头的测量,以及波速度的校正;

d、 单端脉冲电流测距功能:

·适用于高阻、闪络型故障的测距;

·使用电缆屏蔽线电流互感器从电缆金属屏蔽层采集信号,与高压部分完全隔离,安全可靠。

e、 环流监测功能

.针对单芯高压电缆可以进行7*24小时的环流监测。超限报警功能;


2、设备硬件构成


·采集板:3路电流行波采集,采样频率100MHz(12位),增益可调。3路低频环流数据采集,采样频率10K(16位)。

·平板电脑酷睿I3,4G内存,64G硬盘,Ubuntu系统,包含WIFI、蓝牙、USB、串口、网口。

·10寸触摸屏、方向按键、传感器接口、通讯接口、GPS天线、电源接口、开关等。



3、触摸操作和机械按键两种操作方式


·触摸按键,操作更加灵活,具有手势操作功能;

·可以对光标进行拖拽,双击操作,定位更加简单、方便;

·兼容机械按键操作,五向按键,操作更加人性化。



4、设备软件构成:嵌入式操作系统


·设计采用嵌入式操作系统Ubuntu结构设计,稳定的软件设计,更高的处理速度;

·专用的软件管理平台,完成软件升级、备份、还原等功能,使软件维护更加方便。



5、标尺功能:


·屏幕同时显示标尺和测试波形,使分析电缆波形更直观、更易懂。



6、波形存储、计算机联机通讯:


·波形清晰,波形以不同颜色同时显示,更易于识别

·可在机内存储大于80万条行波数据波形,关机不丢失,易于历史数据查询;

·可使用U盘进行波形数据的导入导出;

·可以和计算机(台式机或笔记本机)连接,进行联机通讯;

·提供计算机后台管理软件,对U盘转储的数据或联机数据进行数据管理。



7、电源管理:


·供电电源:AC220V;

·  内部自带DC12V铅蓄电池(电量显示),无供电电源时可连续工作8小时;

·仪器在2分钟内没有任何操作时,将减弱背光;10分种没有操作,将自动关机,以减少电量消耗;当电池欠压时,仪器也将自动关机,以保护电池。



8、机壳


·派力肯1440拉杆箱,坚固机壳,质轻便携。



三、技术指标

l  工作模式:在线暂态录波、在线环流监测、双端自动测距、单端脉冲电流测距、单端低压脉冲测距、环流监测;

l  传感器:电缆芯线电流传感器、电缆屏蔽线高频电流传感器(脉冲电流)、电缆屏蔽线低频电流传感器(环流检测)、低压脉冲鳄鱼夹;

l  信号增益调节范围:70dB,增益可调;

l  低压脉冲发射电压:30V;

l  最高分辨率:0.4m;

l  电流行波数据采样频率:100MHz(12位);

l  低频环流数据采样频率:10K(16位);

l  同步守时:GPS/北斗双守时模块,守时精度〈50ns

l  最测距范围:单端测距〈100km,双端测距无长度限制;

l  测距盲区:2m;

l  通讯接口:WIFI、蓝牙、USB、串口、网口。

l  平板电脑电源:聚合物锂离子电池组,标称电压7.4V。

l  整机电源:DC12V铅蓄电池,无外置电源时可连续使用8小时

l  外接电源:AC220V;

l  体积:500×305×457mm

l  重量:25kg

l  使用条件:

1) 温度:-25℃~+50℃;

2) 湿度:5%~90%RH(25℃);

3) 海拔:h<4500m。



四、仪器构成


1、整机组成


BHDJ-20电缆故障行波测距系统包括:仪器主机、电缆芯线电流互感器、电缆屏蔽线电流互感器、低压脉冲鳄鱼夹、电源线、充电器等。

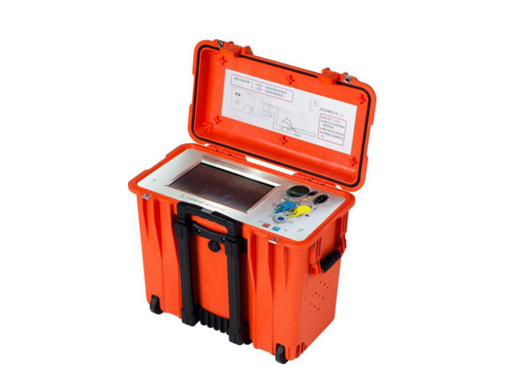

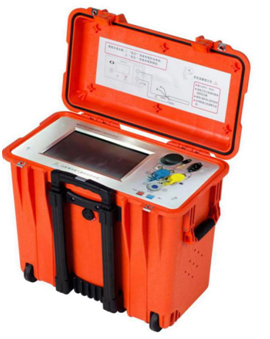

电缆故障行波测距系统

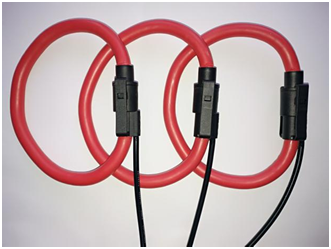

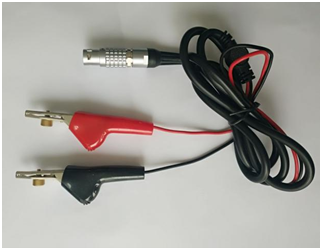

电缆芯线电流互感器                  低压脉冲鳄鱼夹

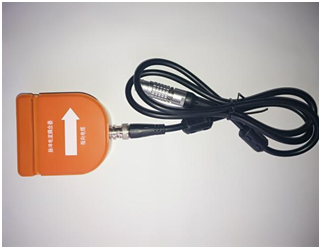

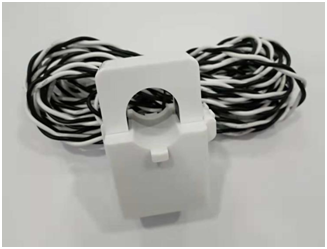

脉冲电流互感器                                  环流传感器





2、主机面板

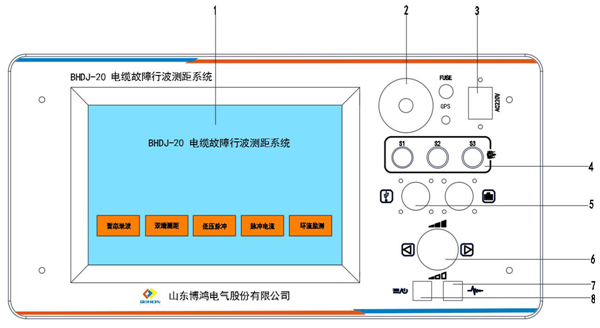

主机面板,如图所示:




其中:

1、液晶屏幕:显示系统界面内部信息;

·暂态录波:设备进入录波状态,采用100MHz的采样频率,实时监测电缆的暂态行波过程,数据分析包括RMS值分析、波形识别等;

·双端测距:设置电缆全长,设备进入自动测距状态,配合高压直流信号发生器、串联谐振装置、0.1Hz高压试验设备等对故障电缆故障点击穿产生的行波信号实时采样,通过通讯手段(WIFI、网线、蓝牙等)将两台设备采集到的行波波头信号的时间(t)进行计算,精确计算故障点距离电缆双端距离;

·低压脉冲:还可用于电缆全长及中间接头、T型接头、终端头的测量,以及波速度的校正;

·脉冲电流:使用电缆屏蔽线电流互感器从电缆金属屏蔽层采集信号,与高压部分完全隔离,安全可靠;

·环流监测:针对单芯高压电缆可以进行7*24小时的环流监测。超限报警功能。


2、GPS天线:用于接收GPS信号;


3、充电接口与FUSE:外接电源或用来给仪器内置电池组充电;


4、信号插孔:接测试连接线,不同的工作模式须接不同的连接线;


5、通讯接口:USB、串口、网口,可与PC机进行联机通信;


6、五向按键:该按键由5个按键组成,分别为向上键、向下键、向左键、向右键、确定键;


7、测试键:按下进行测试,发出脉冲信号;


8、开关/菜单键:该按键为开机键和菜单键复用键,作为开机键时,用来打开或关闭仪器电源,长按开机,长按关机。在开机状态下作为菜单键使用,短按进入菜单模式,此时可以使用五向按键操作菜单,再按一次,退出菜单模式。开机状态指示灯,指示开机状态,点亮表示开机。


3、测试界面

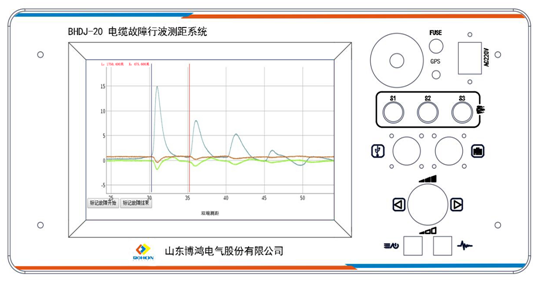

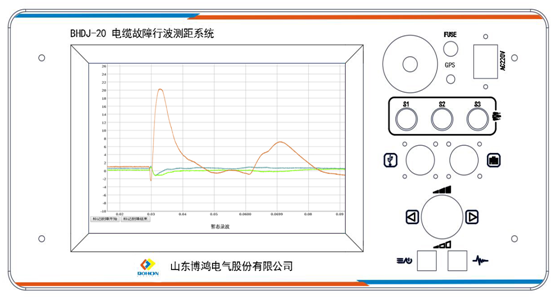

暂态录波波形






双端测距A端




双端测距B端

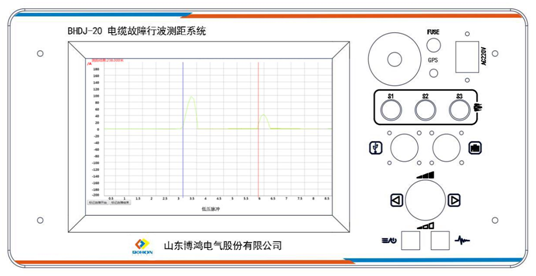

低压脉冲波形

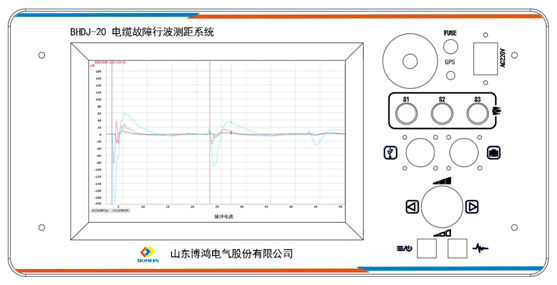

脉冲电流波形






环流监测波形
