BHDJ-3000超高压电缆故障自动定位及环流监测系统，针对电压等级110kV及以上的超高压电缆线路实施在线监测，实现超高压电缆故障自动定位。并且系统实时监测电缆金属屏蔽层的环流值，可绘制电缆环流曲线，对于环流异常电缆进行报警，实现电缆的护层绝缘在线监测。

系统定位精度不受线路故障位置、故障类型、线路长度、接地电阻等因素的影响，监测数据通过光纤通讯的方式上报给上位机，通过上位机分析软件确定故障点位置，缩短用户故障诊断时间和恢复线路供电的时间。

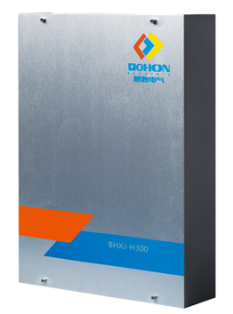

（终端示意图）

l 系统功能

Ø 故障点自动定位：系统采用双端行波测距原理，自动计算故障点距离计算故障点距离，在系统后台界面指示故障点位置。故障测距精度可达4.25m。

Ø 外护套环流监测：实时监测电缆金属屏蔽层的环流值，可绘制电缆环流曲线，对于环流异常电缆进行报警。

Ø 后台监控：上位机监控软件采用B/S结构，支持TCP/IP协议，用户可以使用浏览器查看监控实时数据、历史数据。

Ø 电子值班：实现无人值守，报警信息及工作状态可通过手机短信息、告警弹窗的方式告知相关人员。

l 系统结构

系统主站：系统主站包含主屏柜、上位机、显示器等，安装在变电站内，实时接收各监测终端的数据，实现超高压电缆在线监测及电缆故障自动定位。

监测终端：安装在杆塔、工井、变电站、GIS开关等电缆接地箱旁。终端含防水箱、传感器等附件。

通讯通道：光缆（单模2芯及以上）。

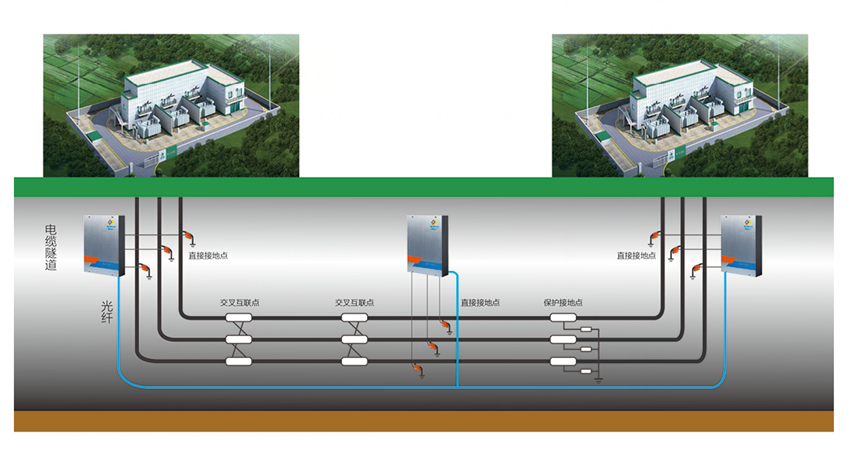

（安装示意图）

l 主要技术指标

采样频率：8路50MHz高速电流采样

电压监测：4路100KHz工频电压采样

环流监测：8路20KHz工频电流采样，可同时监测8条单芯电缆

测距精度：±4.25米

守时方式：GPS/北斗，光纤

守时精度：20ns

装置功耗：≤10W

防护等级：IP65

通讯接口：网口/光口/4G无线通讯/RS485/Loar无线

监测终端输入接口：8路信号接入

供电方式：AC220V、/DC24V/CT取电/太阳能

监控中心主机：笔记本/台式电脑

告警方式：云服务软件弹窗、GIS图弹窗、短信、手机APP、微信推送

工控机：网口多

电源线：1.5平方

光纤：SC跳线、单纤单模、串联式

系统工作环境温度：-25℃~70℃

采集终端尺寸：260mm *340mm *88mm
